金相顯微鏡是專門用于觀察金屬和礦物等不透明物體金相組織的顯微鏡。這些不透明物體無法在普通的透射光顯微鏡中觀察，故金相和普通顯微鏡的主要差別在于前者以反射光照明，而后者以透射光照明。在金相顯微鏡中照明光束從物鏡方向射到被觀察物體表面，被物面反射后再返回物鏡成像。這種反射照明方式也廣泛用于集成電路硅片的檢測工作。

圖為金相顯微鏡拍攝的金屬材料金相組織

金相顯微鏡的結構?

?正置金相顯微鏡

正置金相顯微鏡的光學光路原理

正置金相顯微鏡的結構

圖為景通公司生產的正置型金相顯微鏡光學系統示意圖。由燈泡1發出的光線，經過聚光鏡組2及反射鏡13被會聚在孔徑光欄12上，隨后經過聚光鏡組3，穿過半反射鏡4后經補助透鏡5再度將光線會聚在物鏡6的象方焦平面上，最后光線通過物鏡，用平行光照亮試樣，使其表面得到充分而均勻的照明。從試樣反射回來的光線復經物鏡6、補助透鏡5、半反射鏡4、補助透鏡10以及棱鏡9和棱鏡8成一放大實象，該象被目鏡7再度放大。

從圖2-1所示光學系統可以看出，金相顯微鏡的光學系統大致可分為三個主要部分：

照明系統——給試樣被觀察表面以均勻充足的照明，建立顯微鏡最佳工作條件；
物鏡系統——將試樣金相組織結構成一清晰的、反襯度高的放大實像；
目鏡系統——用以觀察試樣經物鏡初步放大的實像，目鏡實質上是觀察物鏡所成實象的放大鏡。

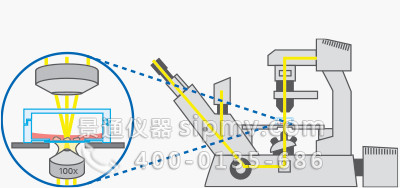

倒置金相顯微鏡

倒置金相顯微鏡的結構

倒置顯微鏡優點是制樣容易,倒置工業顯微鏡只需要將觀察的樣品表面磨平即可,而且載物臺上方空間大,允許放大的工件;倒置生物顯微鏡可以放置培養皿用來觀察活細胞等樣品.

調焦機構

金相顯微鏡的調焦機構

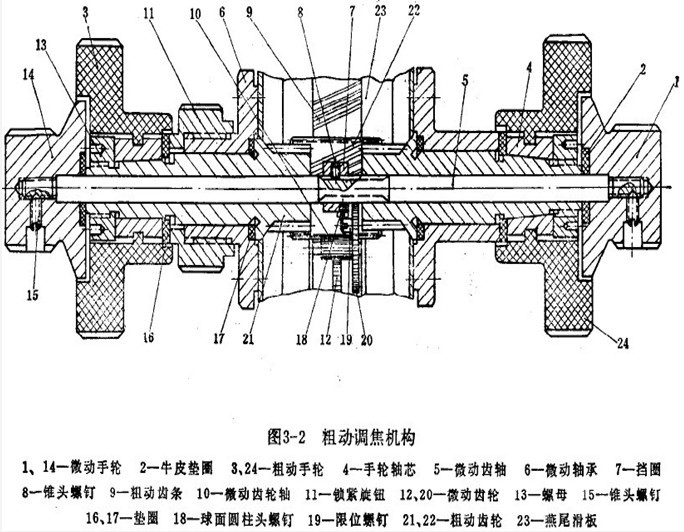

進行金相檢驗時，為了獲得清晰的物像，必須調好物鏡與金相試樣之間的距離，這就是調焦；用來實現調焦的機械裝置，就稱為調焦機構。

調焦機構包括粗動調焦和微動調焦兩部分。粗動調焦機構是在顯微操作時作快速調焦用的。而微動調焦機構，是作進一步精確調焦用的。對于景深小的高倍物鏡，微動調焦機構是必不可少的。同時，只有粗調和微調機構的互相配合和運用，方可以得到滿意的調焦效果。

金相顯微鏡的使用注意事項

根據觀察試樣所需的放大倍數要求，正確選配物鏡和目鏡，分別安裝在金相顯微鏡物鏡座上和目鏡筒內。
調節載物臺中心與物鏡中心對齊，將制備好的試樣放在載物臺中心，需要注意的是觀察面需要對著金相顯微鏡物鏡，如果您使用的是倒置金相顯微鏡您需要把試樣的觀察表面應朝下，反之如果是正置金相顯微鏡則需要把試樣的觀察表面向上。
將金相顯微鏡電源插頭插在220V的電源插座上，并打開光源開關，使燈泡發亮。
轉動金相顯微鏡粗調焦手輪，降低載物臺，使試樣觀察表面接近物鏡；然后反向轉動粗調焦旋鈕，升起載物臺，使在目鏡中可以看到模糊形象；最后轉動微調焦手輪，直至影象最清晰為止。
適當調節孔徑光闌和視場光闌，選用合適的濾鏡片，以獲得理想的物像。
前后左右移動載物臺，觀察試樣的不同部位，以便全面分析并找到最具代表性的顯微組織。
觀察完畢后應將光源調至最暗處并關閉電源，以延長燈泡使用壽命。
實驗結束后，應小心卸下金相顯微鏡物鏡和目鏡，并檢查是否有灰塵等污染，如有污染，應及時用鏡頭紙輕輕擦試干凈，然后放入干燥器內保存，以防止潮濕霉變。顯微鏡主機也應隨時蓋上防塵罩。
