成像顯示效果主要跟哪些參數有關，有沒有口碑比較好的中端顯微鏡？

影響顯微鏡成像的主要核心因素有光路設計、鏡頭質量、光源的單色性等都會影響觀察的清晰度。

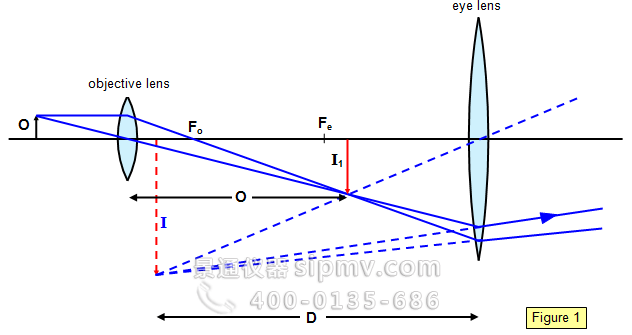

顯微鏡目鏡和物鏡的光學原理

1、影響光學顯微鏡分辨率的關鍵因素是什么？

影響光學顯微鏡分辨率的關鍵因素：

1.2、色差

色差是透鏡成像的一個嚴重缺陷，發生在多色光為光源的情況下，單色光不產生色差。白光由紅 橙 黃 綠 青 藍 紫 七種組成，各種光的波長不同 ，所以在通過透鏡時的折射率也不同，這樣物方一個點，在像方則可能形成一個色斑。
色差一般有位置色差，放大率色差。位置色差使像在任何位置觀察，都帶有色斑或暈環，使像模糊不清。而放大率色差使像帶有彩色邊緣。

1.2、球差

球差是軸上點的單色相差，是由于透鏡的球形表面造成的。球差造成的結果是，一個點成像后，不在是個亮點，而是一個中間亮、邊緣逐漸模糊的亮斑。從而影響成像質量。
球差的矯正常利用透鏡組合來消除，由于凸、凹透鏡的球差是相反的，可選配不同材料的凸凹透鏡膠合起來給予消除。舊型號顯微鏡，物鏡的球差沒有完全矯正，應與相應的補償目鏡配合，才能達到糾正效果。一般新型顯微鏡的球差完全由物鏡消除。

1.3、慧差

慧差屬軸外點的單色相差。軸外物點以大孔徑光束成像時，發出的光束通過透鏡后，不再相交一點，則一光點的像便會得到一逗點狀，型如慧星，故稱“慧差”。

1.4、像散
像散也是影響清晰度的軸外點單色相差。當視場很大時，邊緣上的物點離光軸遠，光束傾斜大，經透鏡后則引起像散。像散使原來的物點在成像后變成兩個分離并且相互垂直的短線，在理想像平面上綜合后，形成一個橢圓形的斑點。像散是通過復雜的透鏡組合來消除。

1.5、 場曲

場曲又稱“像場彎曲”。當透鏡存在場曲時，整個光束的交點不與理想像點重合，雖然在每個特定點都能得到清晰的像點，但整個像平面則是一個曲面。這樣在鏡檢時不能同時看清整個相面，給觀察和照相造成困難。因此研究用顯微鏡的物鏡一般都是平場物鏡，這種物鏡已經矯正了場曲。

1.6、 畸變

前面所說各種相差除場曲外，都影響像的清晰度?；兪橇硪环N性質的相差，光束的同心性不受到破壞。因此，不影響像的清晰度，但使像與原物體比，在形狀上造成失真。

1. 當物體位于透鏡物方二倍焦距以外時，則在像方二倍焦距以內、焦點以外形成縮小的倒立實像；
2. 當物體位于透鏡物方二倍焦距上時，則在像方二倍焦距上形成同樣大小的倒立實像；
3. 當物體位于透鏡物方二倍焦距以內，焦點以外時，則在像方二倍焦距以外形成放大的倒立實像；
4. 當物體位于透鏡物方焦點上時，則像方不能成像；
5. 當物體位于透鏡物方焦點以內時，則像方也無像的形成，而在透鏡物方的同側比物體遠的位置形成放大的直立虛像。

2、顯微鏡鏡頭參數及對顯微成像質量好壞影響

光學顯微鏡鏡頭分不同類型，但即使對于同一類型的鏡頭，其成像質量也有著很大的差異，這主要是由于材質、加工精度和鏡片結構的不同等因素造成的，同時也導致不同檔次的鏡頭價格從幾百元到幾萬元的巨大差異。比較**的如四片三組式天塞鏡頭、六片四組式雙高斯鏡頭。對于鏡頭設計及生產廠家，一般用光學傳遞函數OTF(Optical Transfer Function)來綜合評價鏡頭成像質量，光學系統傳遞的是亮度沿空間分布的信息，光學系統在傳遞被攝景物信息時，被傳遞之各空間頻率的正弦波信號，其調制度和位相在成實際像時的變化，均為空間頻率的函數，此函數稱為光學傳遞函數。OTF一般由調制傳遞函數MTF(Modulation Transfer Function)與位相傳遞函數PTF(Phase Transfer Function )兩部分組成。像差是影響圖像質量的重要方面，常見的像差有如下六種：

2.1、球差:

由主軸上某一物點向光學系統發出的單色圓錐形光束，經該光學系列折射后，若原光束不同孔徑角的各光線，不能交于主軸上的同一位置，以至在主軸上的理想像平面處，形成一彌散光斑(俗稱模糊圈)，則此光學系統的成像誤差稱為球差。

2.2、慧差:

由位于主軸外的某一軸外物點，向光學系統發出的單色圓錐形光束，經該光學系列折射后，若在理想像平面處不能結成清晰點，而是結成拖著明亮尾巴的慧星形光斑，則此光學系統的成像誤差稱為慧差。

2.3、像散:

由位于主軸外的某一軸外物點，向光學系統發出的斜射單色圓錐形光束，經該光學系列折射后，不能結成一個清晰像點，而只能結成一彌散光斑，則此光學系統的成像誤差稱為像散。

2.4、場曲:

垂直于主軸的平面物體經光學系統所結成的清晰影像，若不在一垂直于主軸的像平面內，而在一以主軸為對稱的彎曲表面上，即*佳像面為一曲面，則此光學系統的成像誤差稱為場曲。當調焦至畫面中央處的影像清晰時，畫面四周的影像模糊;而當調焦至畫面四周處的影像清晰時，畫面中央處的影像又開始模糊。

2.5、色差:

由白色物體向光學系統發出一束白光，經光學系統折射后，各色光不能會聚于一點上，而形成一彩色像斑，稱為色差。色差產生的原因是同一光學玻璃對不同波長的光線的折射率不同，短波光折射率大，長波光折射率小。

2.6、畸變：

被攝物平面內的主軸外直線，經光學系統成像后變?yōu)榍€，則此光學系統的成像誤差稱為畸變。畸變像差只影響影像的幾何形狀，而不影響影像的清晰度。這是畸變與球差、慧差、像散、場曲之間的根本區別。

我們?cè)谠u(píng)價鏡頭質量時一般還會從分辨率、明銳度和景深等幾個實用參數判斷。

2.7、分辨率：

又稱鑒別率、解像力，指鏡頭清晰分辨被攝景物纖維細節的能力，制約鏡頭分辨率的原因是光的衍射現象，即衍射光斑(愛里斑)。分辨率的單位是線對/毫米。

2.8、明銳度(Acutance)：

也稱對比度，是指圖像中*亮和*暗的部分的對比度。

2.9、景深(DOF)：

在景物空間中，位于調焦物平面前后一定距離內的景物，還能夠結成相對清晰的影像。上述位于調焦物平面前后的能結成相對清晰影像的景物間之縱深距離，也就是能在實際像平面上獲得相對清晰影像的景物空間深度范圍，稱為景深。

大相對孔徑與光圈系數

相對孔徑，是指該鏡頭的入射光孔直徑(用D表示)與焦距(用f表示)之比，即：相對孔徑=D/ f 。相對孔徑的倒數稱為光圈系數(aperture scale)，又稱為f/制光圈系數或光孔號碼。一般鏡頭的相對孔徑是可以調節的，其*大相對孔徑或光圈系數往往標示在鏡頭上，如1:1.2或f/1.2 。如果拍攝現場的光線較暗或曝光時間很短，則需要盡量選擇*大相對孔徑較大的鏡頭。

鏡頭各參數間的相互影響關系

一個好的鏡頭，在分辨率、明銳度、景深等方面都有很好的體現，對各種像差的校正也比較好，但同時其價格也會幾倍甚至上百倍的提高。如果我們掌握一些規律和經驗，就可以使用同檔次的鏡頭達到更好的效果。

1. 焦距大小的影響情況

• 焦距越小，景深越大;
• 焦距越小，畸變?cè)酱?
• 焦距越小，漸暈現象越嚴重，使像差邊緣的照度降低;

2. 光圈大小的影響情況光圈越大，圖像亮度越高;

• 光圈越大，景深越小;
• 光圈越大，分辨率越高;

3. 場中央與邊緣

• 一般像場中心較邊緣分辨率高
• 一般像場中心較邊緣光場照度高

4. 光波長度的影響

在相同的攝像機及鏡頭參數條件下，照明光源的光波波長越短，得到的圖像的分辨力越高。所以在需要精密尺寸及位置測量的視覺系統中，盡量采用短波長的單色光作為照明光源，對提高系統精度有很大的作用。

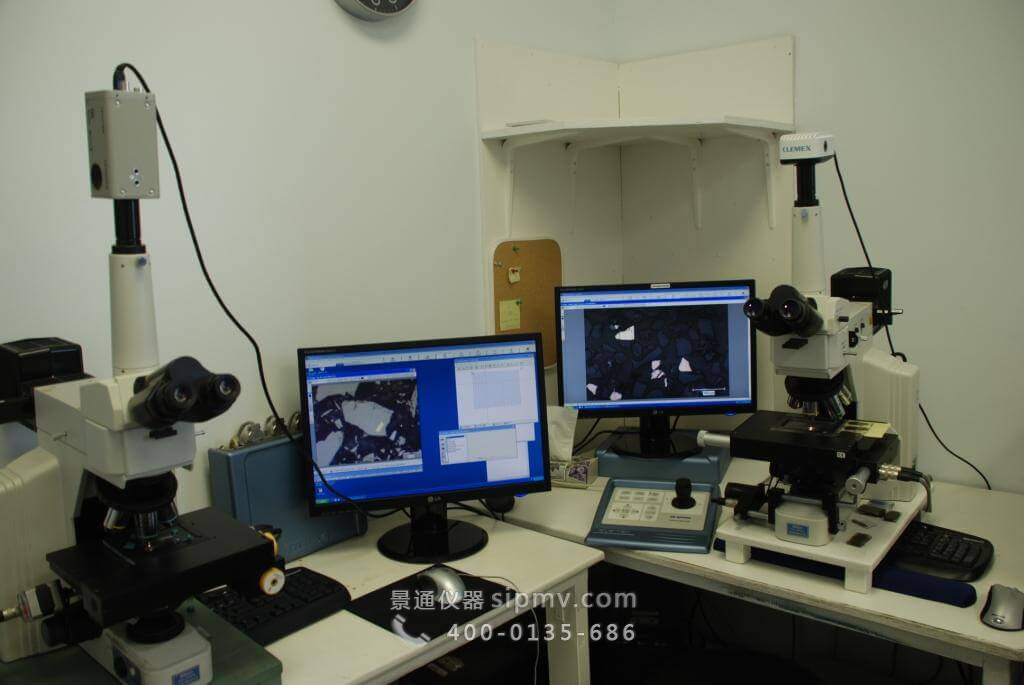

光學金相顯微鏡最好的是德國的蔡司顯微鏡，萊卡的也不錯，這應該算高端的顯微鏡；其次是日本的奧林巴斯等，算中上等顯微鏡；國產的質量相對都比較差一些，但價格比進口貨便宜的多，國產的也應該是上海的幾個老廠產品質量好一些。另外，除了硬件，顯微鏡應用軟件的配置水平以及顯微鏡與電腦之間圖片的傳輸質量也非常重要。
