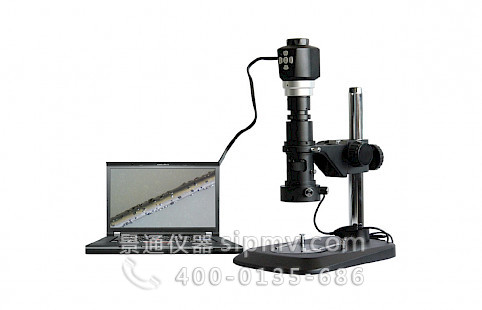

HD750系列

HD750顯微鏡是將傳統的光學顯微鏡與數碼成像系統結合在一起，350萬像素超高清彩色圖像傳感器逐行掃描，具有成像清晰度高，色彩還原好、低噪點、高速動態畫面無拖影等特點。HD750采用最新0.7-5X變倍鏡頭，成像更清晰，景深更大，高速30幀/秒，無拖影，高清細節呈現，顯示高品質畫面，內置SD卡，支持拍照、錄像、回放。

產品信息
技術參數

產品信息

HD750是HDMI 數字輸出接口，不需要額外的采集設備，直接通過HDMI 接口快速實現與生產線上其他設備連接，即可獲得高清晰，色彩還原逼真的實時圖像，可以大大提高顯微鏡觀測的靈活性。HD750特別適用于電子設備、LCD、LED等產品的缺陷檢測、引導、校準的應用，一步簡化了對生產工藝的監控，輕松解放勞動強度，提高工作效率。

HD750產品特點：

1、獨特光學設計，結構新穎，表現最佳解像度及真實彩色影像；
2、景深大，市場寬，工作距離長，真正垂直光路；
3、大變倍范圍，適合不同樣本大??；
4、HDMI&USB雙輸出，支持拍照/錄像，SD卡圖像/視頻實時存儲；
5、免去繁瑣的調節工作，直接通過眼高調節環改變工作距離（眼高有效值BFL：11.6-36mm），拓展顯微鏡原有放大倍率；
6、專用無反射外部同軸照明光源，可便捷控制發光亮度；
7、標配外部同軸光源，可實現對透明以及空心產品、毛刺等觀察，呈現更多的細節，是電子、五金、塑膠等行業的最佳檢測利器；
8、HDMI高清輸出，高速30幀無拖影，畫質清晰流暢；
9、HDMI模式下采用先進的HDR圖像處理技術，極大程度減少觀察物體表面反光現象；
10、HDMI模式下可通過目鏡功能按鈕實現32個菜單功能。

技術參數

硬件配置參數
圖像傳感器	Aptina AR0330 CMOS傳感器
掃描模式	逐行掃描
最高分辨率	2304 x 1536 (3,538,944 像素)
傳感器尺寸	1/3'' (5.07mm(H) x 3.38mm(V), 6.09mm(對角))
像元尺寸	2.2μm x 2.2μm
動態范圍	69.5dB
模數轉換	12-bit，8-Bit R.G.B to PC
信噪比	39dB
光譜響應	380-650nm
HDMI輸出分辨率	1920×1080i60 1920×1080P30 1280×720P60 640×480P60
曝光方式	實時自動、單次自動、手動調節
白平衡方式	實時自動、單次自動、手動調節（R、G、B 分別調節）
記錄模式	拍照分辨率：2304×1536 ，2304×1296，1920×1080，1280×720，800×480 格式：JPG 錄像分辨率：1280×720@30幀/秒，800×480@30幀/秒格式：MOV
記錄路徑	本地和 TF 卡（最大支持 64G）
光學參數
光學倍率	0.28X~2X
物距	0.7X時 24-252 可調
	1X時??? 27-155 可調
	2X時??? 81-117 可調
	3X時??? 94-111 可調
	4X時??? 101-110 可調
	5X時??? 103-109 可調
21.5 寸顯示屏圖像放大倍率	0.7X 時?????? 51-16
	1X 時?? 57-33
	2X 時?? 88-79
	3X 時?? 129-119
	4X 時?? 171-159
	5X 時?? 228-208
調焦托架升降范圍	230mm
調焦手輪調節范圍	50mm
景深	0.7X時 0.5-10
	1X時??? 0.5-4.5
	2X時??? 0.4-0.6
	3X時??? 0.3
	4X時??? 0.2
	5X時??? 0.1
光學解像力	0.7X時 16.78
	1X時??? 11.18
	2X時??? 8.39
	3X時??? 6.10
	4X時??? 4.79
	5X時??? 4.79
觀測范圍	29.6×16.6mm~2.1×1.2mm，可連續調節（L×D）
軟件運行環境要求
USB模式	操作系統	Microsoft Windows XP / 7 / 8 /8.1/10(32 & 64 bit)
	電腦配置	CPU：相當于英特爾酷睿二代2.8GHz及以上
		內存：2G或以上
		USB口：USB2.0高速接口
		顯示器：建議17吋及以上
HDMI模式	顯示器：建議16:9，1080P及以上全高清顯示器
HDMI模式	供電：DC5.0V適配器，電流500mA及以上
操作及存儲環境要求
工作溫度	0℃~ 40℃
儲存溫度	-20℃~ 60℃
工作濕度	30~80%RH
儲存濕度	10~60%RH
