目鏡的主要作用是將經過物鏡放大的實象再次放大。顯微觀察時，離目鏡明視距離處(或無窮遠處)形成一個清晰的虛象；顯微攝影時，在底片上投射得一實象。某些目鏡(如補償目鏡)除了放大作用外，還能把物鏡成象過程中產生的垂軸色差進一步校正。

目鏡的種類繁多，不下四、五十種，這里只介紹對金相顯微鏡來說較有代表性的四種目鏡。

(1)惠更斯目鏡

惠更斯目鏡是在單片放大鏡(稱為接目鏡)的基礎上加一片場鏡組成的，其目的是使來自物鏡的光線不過分?jǐn)U散。場鏡和接目鏡均為同種光學玻璃材料制成的平凸透鏡，凸面都迎著光線。場鏡的象方焦距f'(場)、接目鏡的象方焦距f'(接目)和它們光心之間的距離d滿足消垂軸色差的條件[見公式(2—12)]，即

XJ-16型金相顯微鏡的三個目鏡全是惠更斯型的目鏡，見圖2—24。

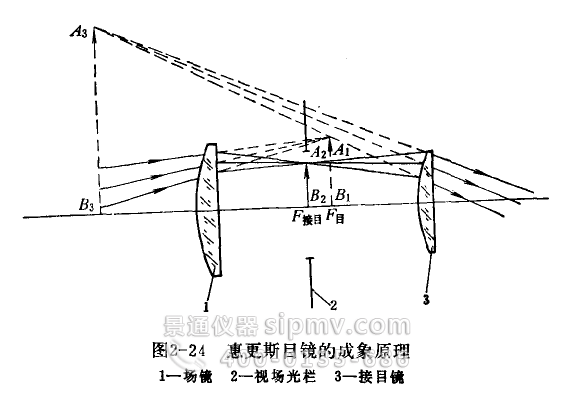

惠更斯目鏡的成象原理是這樣的，試樣經物鏡成一初象A1B1在很靠近整個目鏡的物方焦點F(目)的內側處，因F(目)在場鏡后面，所以實際光線是再經場鏡成象A2B2在很靠近接目鏡物方焦點F(接目)內側處，最后再經接目鏡成一放大虛象A3B3在明視距離處，于是人眼就在接目鏡后面看到這個虛像。

惠更斯目鏡中裝有視場光欄，以限制物鏡和場鏡所成象域的大小。該光欄位于接日鏡物方焦點F（接目）處，亦即經場鏡所成象的位置上。如果將顯微刻度尺或十字叉絲玻璃板放在此光欄上，即能從目鏡中觀察到這些刻度并映襯在物象上。

XJ-16型金相顯微鏡10倍分劃目鏡，就是把在10毫米范圍內分劃值(格值)為0.1毫米的玻璃分劃板，裝在放大倍數為10倍的惠更斯目鏡的光欄上。從目鏡中所讀出的數據，只是物體經物鏡和場鏡所成象的大小(未經接目鏡放大)，被測物體的真正大小應用物鏡的垂軸放大率及目鏡中場鏡的垂軸放大率的乘積除。表2—2為XJ-16型金相顯微鏡用10倍分
劃目鏡觀察時，每一小格相應被測物體的真正大小。

需要指出的是，用惠更斯日鏡改作分劃目鏡時，分劃板的放大象是沒有校正象差的，因為對分劃板的成象實際上只有接目鏡起作用，而單一透鏡是不能滿足消垂軸色差條件的。

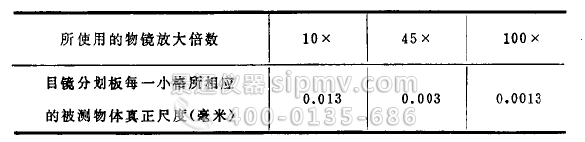

表2-2 10倍分化目鏡與物鏡配合使用時被觀察物體真正大小對應表

惠更斯目鏡智能觀差虛物，人們稱這類不能單獨當放大鏡用的目鏡為負型目鏡。但惠更斯目鏡的優點是結構簡單，視場角達30°~40°，小金相顯微鏡常常采用這種目鏡。XJ-16型金相顯微鏡的三個惠更斯目鏡的主要參數見表2-3。

表2-3 XJ-16型金相顯微鏡惠更斯目鏡的主要參數

此表僅適用于XJ-16型金相顯微鏡的10X分劃目鏡。

(2)補償目鏡

垂軸色差大于1％小于2.5％的平場消色差物鏡、平場半復消色差物鏡、平場復消色差物鏡等，都用于垂軸色差校正不足的物鏡。這些物鏡需要與垂軸色差校正過火(所謂“色過正”特性)的目鏡配合使用，故稱這種目鏡為補償目鏡。

由于補償目鏡的象差校正較好，所以放大倍數可比惠更斯目鏡高。

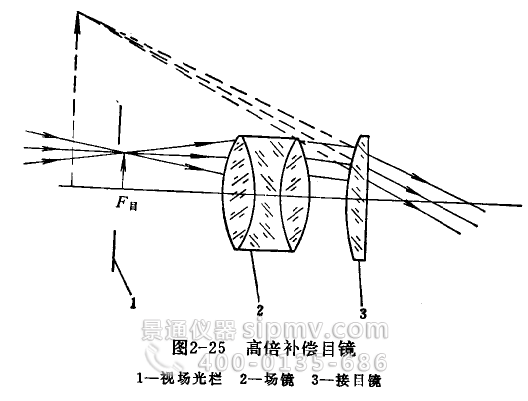

圖2—25為一高倍率補償目鏡，其中場鏡是一個三膠合透鏡(中間是火石玻璃的凹透鏡，兩旁是冕玻璃的凸透鏡，接目鏡是一平凸透鏡。整個目鏡的物方焦點F(目)在場鏡前面，可以單獨當放大鏡用。人們稱這類可以單獨作放大鏡用的目鏡為正型目鏡。

補償目鏡是專為配合垂軸色差校正不足(大于1％)的物鏡而特別設計的。不宜與普通消色差物鏡配合使用，因為這種目鏡有“色過正”特性。

國產XJG-04大型金相顯微鏡和XJL-02型立式金相顯微鏡的目鏡為廣角補償目鏡。它配有一個GB10X分劃目鏡。由于這種分劃目鏡的光欄在場鏡前面(正型目鏡)，所以物體經物鏡所成放大象就落在光欄孔的位置上。在光欄處裝有玻璃分劃刻尺，從分劃目鏡中可觀察到這些刻度映在物象上。由于物鏡所成的象并未經過場鏡放大才映在分劃刻尺上，所以被測物體的真正大小，只需將分劃目鏡中所讀出的數據除以物鏡的放大倍數即可得出，不必再除以場鏡的放大倍數。這與XJ—l6型金相顯微鏡附件——l0倍分劃目鏡(負型)有所不同，使用時須注意。

(3)平場目鏡

平場目鏡是為配合平場物鏡一起使用的。這種目鏡對于象散和場曲校正得特別好。它與平場物鏡一起使用，可使視場的清晰范圍擴大，視場平坦。圖2—26a)是平場目鏡的一種，結構比較簡單，放大倍數為10倍。場鏡是一個乎凸透鏡，接目鏡為雙膠合透鏡。圖2—26b)是一種對稱型平場目鏡，放大倍數為16倍。場鏡和接目鏡都是完全一樣的雙膠合透鏡，只是裝配位置不同而已。這兩個平場目鏡的物方焦點F都在場鏡前面，離場鏡較遠，故可在視場光欄處安裝分劃刻度尺或十字叉絲。由于平場目鏡已不滿足惠更斯目鏡的消垂釉色差條件，故色差稍大些。

(4)攝影目鏡

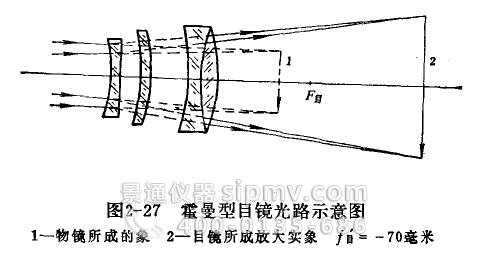

霍曼(Homal)型攝影目鏡是這一類型的一個例子。這種目鏡的象方焦距f'目＜0(負型目鏡)。圖2—27是f'目＝—70毫米霍曼型目鏡作顯微照相或投影時的光路示意圖。

霍曼型目鏡的象差校正與補償目鏡大體相同，只宜與垂軸色差校正不足的物鏡配合使用，在規定放大倍數范圍內，可得足夠平坦的象面，所以霍曼型目鏡屬于平場、補償、廣角目鏡。

為了區別不同性能的目鏡，在目鏡外殼上都刻有代號，以資識別，詳見第四章“目鏡的識別”一節。

對普通目鏡(指惠更斯目鏡、冉斯登目鏡、對稱型目鏡等)，則不標注代號。

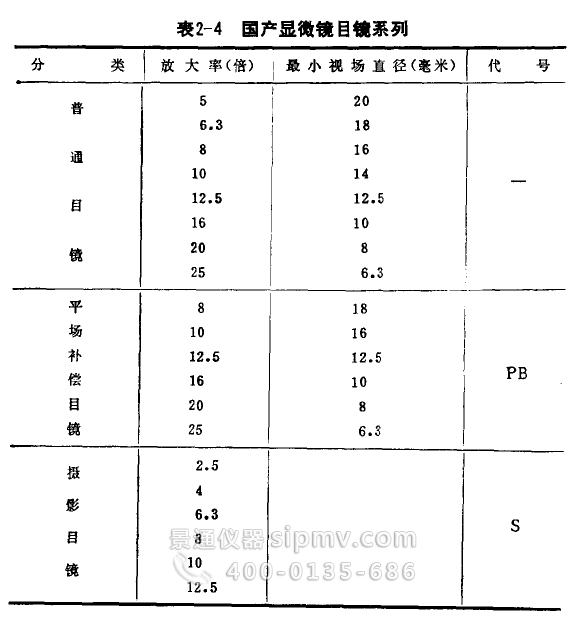

平場補償目鏡主要是配合平場消色差物鏡、平場半復消色差色差物鏡、平場復消色差物鏡使用，在其相應的視場內，垂軸色差為1.5—2％。對放大率等于或大于12.5倍的平場目鏡來說，若它的視場角在50°以上時，可稱為廣角目鏡，對放大率等于或小于10倍的平場目鏡來說；只要它的視場角在40°以上時也稱為廣角目鏡。表2-4是我國顯微鏡目鏡系列的參數。
