薄透鏡的理想成象公式

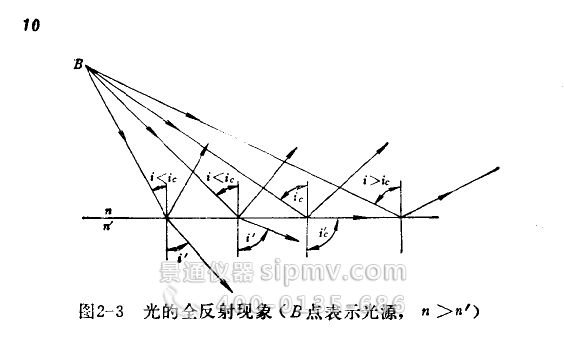

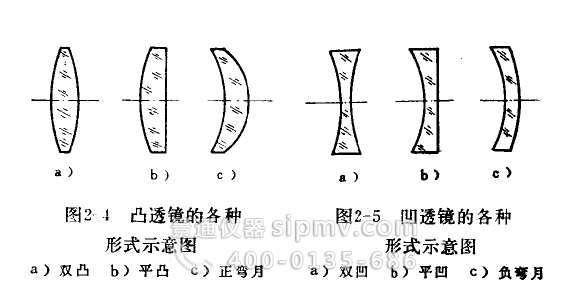

透鏡是一切光學儀器的主要零件，它可以使光線會聚或發散，使物象放大或縮小。透鏡的中央部分比邊緣部分厚的叫凸透銳，見圖2—4。中央部分比邊緣部分薄的叫凹透鏡，見圖2—5。透鏡的表面通常都做成球面(其中之一可以是平面)，但也有采用其它非球面形狀的，例如國產立式、大型臥式金相顯微鏡中光源和孔徑光欄之間的聚光鏡就使用了雙曲面透鏡。

透鏡兩球面曲率中心的連線叫光抽。厚度相對球面曲率半徑來說非常小的透鏡稱作薄遠鏡。薄透鏡與光軸的交點O(見圖2—7)叫薄透鏡的光心。實驗和理論可以證明：只要薄透鏡放在同一介質中使用，通過光心的光線可以看作是一直穿過而不偏折的。

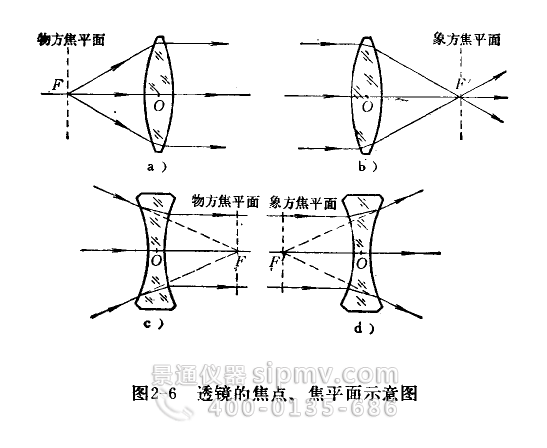

在透鏡的光軸上總可以找到一點F，如果把點光源放在該點上，則通過透鏡后的光線會變成平行于光軸的光線射出，光軸上的這個F點，叫透鏡的物方焦點。F點到薄透鏡光心O的距離叫物方焦距，通常用符號 f 表示。如果入射光是平行于透鏡光軸的平行光線，則通過透鏡后的光線會被會聚到一個 F’ 點上，這個點叫透鏡的象方焦點，F’ 到薄透鏡光心 O 的距離叫象方焦距，通常用符號 f’ 表示。通過物方焦點F且垂直于光軸的平面叫物方焦平面；通過象方焦點 F’ 且垂直于光軸的平面叫象方焦平面。圖2—6分別畫出了透鏡放在光疏介質中使用時物方焦點、物方焦平面，象方焦點、象方熊平面之示意圖。 ?

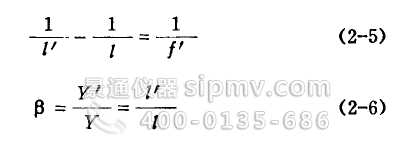

從幾何光學的理論和實踐可以證明，對放在同一介質中使用的薄透鏡，在單色近軸光線成象條件下，物象位置關系以及垂軸放大率分別為：

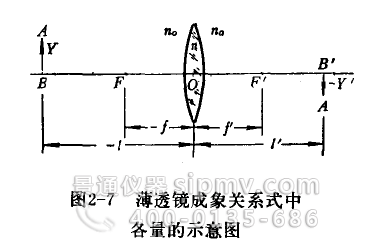

式中各量的正值在圖2—7中均有標明，其中

• f ——物距，從光心到軸上物點的距離[規定以光心為計算起點，從左向右為正值，從石向左為負值)；
• l'?——象距，從光心到軸上象點的距離(符號規定向物距)；
• Y ——物高(軸上方物高為正，軸下方物高為負)；
• Y’ ——象高(符導規定同物高)；
• β 一垂軸放大率，β的意義為象高Y‘與物高Y之比；
• f ——物方焦距(從光心到物方焦點的距離，符號規定同物距)；
• f’ ——象方焦距(從光心到象方焦點的距離，符號規定同物距)。
• f、f’ 的大小及透鏡的幾何形狀(見圖2—8，球面曲率半徑一律以球面與光鈾交點為計算起點量到球面曲率中心為止。從左向右為正，反之為負)、透鏡材料的折射率n、透鏡前后介質的折射率n。有關。薄透鏡的焦距計算公式如下：

上式表示薄透鏡放在同一介質中使用時，物方焦距和象方焦距的符號相反，絕對值相等。習慣上按象方焦距正負Θ，將透鏡分為正透鏡（f‘>0）和負透鏡（f’<0）兩類。對薄透鏡而言，從公式（2-7）可以看出：n > n。 世凸透鏡為正透鏡；此時若把平行光入射于凸透鏡，折射光線將向光軸靠攏，見圖2-6b）；若把平行光射入于凹透鏡，折射光將背離光軸散開，見圖2-6d）。因此常稱為正透鏡為會聚透鏡，負透鏡為發散透鏡。

利用公式（2-5）、（2-6）可以直接計算出物象之間的關系（位置、大小、正倒和虛實等），但也可以用作圖法求出。作圖法是根據光心和兩焦點的性質選出從物點發出的如下三條典型光線：

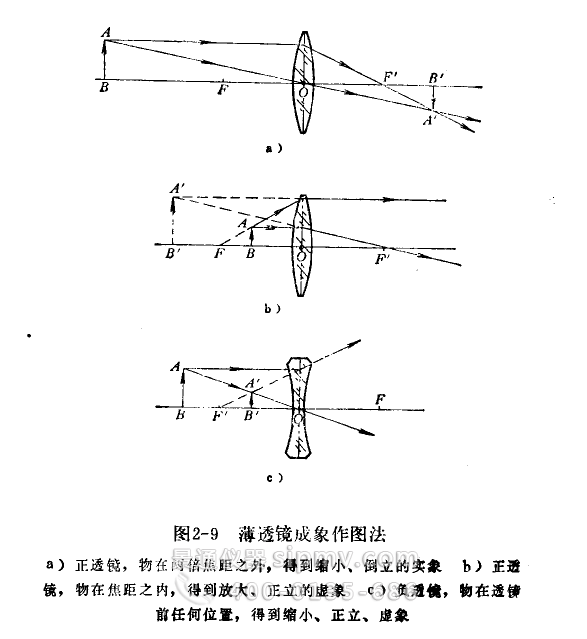

透鏡放在同一種介質中使用時，通過光心的光線，一直穿過薄透鏡不發生偏折；平行于光軸的入射光線，折射后通過象方焦點F'；通過物方焦點F的入射光線，折射后與光軸平行。然后畫出物在透鏡的兩倍焦距之外所成的象【圖2-9a）是一個倒立的縮小了的實像】；畫出物在透鏡焦距之內所戍的象[2—9b）是一個正立的放大了的虛象]；畫出物在負透鏡前的任何位置所得到的象【2—9c)是一個正立的縮小了的虛象】。這里值得指出的是，由了任何兩條非平行光線總會有一交點，因此從上述三條典型光線中選出任何兩條，使足夠作圖了。

注：Θ 是采取正向光路（入射光從左向右進行的光路）時，象方焦距的符號。
